SMD монтаж

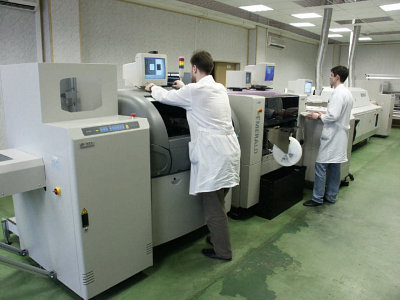

Цех поверхностного монтажа производит сборку печатных узлов c поверхностно-монтируемыми ЭРИ на двух автоматизированных линиях, скомплектованных фирмой ASSEMBLEON и включающих в себя:

• автозагрузчик печатных плат;
• автомат трафаретной печати ELA фирмы DEK;
• высокоточный автомат установки компонентов EMERALD;
• экспедиционный конвейер, где производится дополнительный визуальный контроль;
• конвейерная печь конвекционного оплавления HOTFLOW5;
• автоматический разгрузчик печатных плат.

Автомат DEK ELA — револю-ционное решение для рынка автоматов трафаретной печати. Станок обеспечивает беспрецедентную автоматизацию для изделий с большим количеством разнообразных компонентов, имея при этом высокие гибкость и точность. Компьютерное управление в сочетании с программированием в среде Windows NT делает автомат удобным в применении. Вмешательство оператора в процесс работы автомата сведено к минимуму за счет наличия в нем автоматической коррекции по реперным знакам, регулировки ширины конвеера, проверки наличия паяльной пасты на контактных площадках и активизации системы очистки трафарета снизу. Управление всеми основными параметрами печати осуществляется программно. Максимальный размер печатной платы: 510х508мм.

EMERALD устанавливает широкий спектр компонентов. Конструктивно автомат состоит из двух прецизионных установочных головок, имеющих высоко-скоростные прецизионные приводы на основе шарико-винтовой пары, камеру для обучения и коррекции по реперным знакам, системы технического зрения, обеспечи-вающих центрирование компонентов "на лету".

Максимальная производительность: 6500 элементов в час.

Максимальные габариты печатной платы: 460х445мм.

Позволяет вести установку элементов с шагом выводов до 0,5 мм в корпусах BGA, QFP, SOIC, CHIP-резисторов и CHIP-конденсаторов размером 0402 и выше и многих других с точностью 40 мк.м.

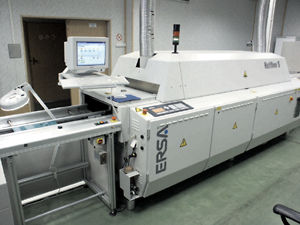

Печь конвекционного оплавления припоя HOTFLOW5 предна-значена для односто-ронней или двухсто-ронней пайки оплавлением поверх-ностно монтируемых элементов на печатной плате.

HOTFLOW5 имеет три регулируемые зоны нагрева и одну зону охлаждения, которые позволяют выбрать оптимальный профиль пайки. Передача тепла в печи осуществляется почти полностью конвекцией. Подача воздуха в печь осуществляется с помощью системы MULTI-JET, которая позволяет равномерно распределять воздух по всей рабочей зоне печи и обеспечить равномерный нагрев по всей площади платы. Для точного определения тепловых режимов используется система SHUTTLE, позволяющая контролировать тепловые зоны печи на экране ПК в графическом виде.

Для выполнения ремонтных и дополнительных работ по монтажу (установка штырьковых элементов, разъемов, проводной монтаж и т.д.) используются паяльные станции РRС2000 и конвекционные системы TERMO FLO, которые позволяют производить монтаж и демонтаж элементов в различных корпусах включая BGA, а также многие другие ремонтные работы.

Паяльная станция РRС2000	Конвекционная система TERMO FLO
