Трафареты
Цех изготавливает трафареты для нанесения паяльной пасты. Изготовление трафаретов ведется методом лазерного прожига на установке немецкой фирмы LPKF Laser&Electronics.
Технические данные
| Модель | SL 600 х 600 DC |
| Максимальная область резки | 600 х 600 мм |
| Максимальный размер листа | 850 х 620 мм |
| Разрешение | 0.5 мкм |
| Точность инициализации рабочей области | ±5 мкм |
| Скорость резки | 1-50 мм/с |
| Объём резки | 3000 - 5000 площадок / час |

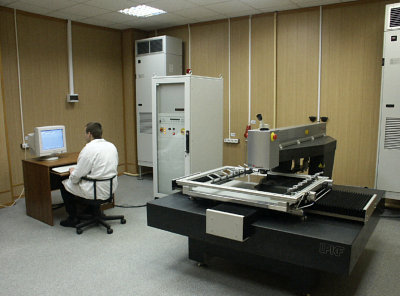

Установка LPKF StencilLaser включает в себя лазерный источник и систему позиционирования. Лазерный источник генерирует высоко сконцентрированный пучок света с длинной волны инфракрасного излучения 1064нм. С помощью данного луча можно резать стальной лист толщиной от 0.05 мм до 0.5 мм.
С помощью данного пучка можно вырезать отверстия от 0.04?0,001 мм. Данная установка помимо вырезки имеет функцию гравировки.
|
|
||
|
|
||
