СЭТ 1-1 в корпусе "У"
Однофазный счетчик электроэнергии однотарифный
Описание
Счетчики электроэнергии СЭТ 1-1 имеют в качестве датчика тока электрический шунт, либо шунт и трансформатор тока.
Счетчики могут использоваться как автономно, так и в качестве телеметрического датчика мощности автоматизированных систем коммерческого учёта энергоресурсов (АСКУЭ).
Отличительные особенности
- Отсчётное устройство антиреверсного типа с двойным магнитным экраном
- Расширенный диапазон токов
- Светодиодная индикация наличия тока в цепи нагрузки
- Низкое собственное энергопотребление
- Защита от недоучета и хищения электроэнергии за счет изменения подключения входных/выходных цепей (учёт энергии по модулю)
- Двойной технологический запас по точности измерений
- Универсальное крепление
- Специальная накладка на колодку счетчика предотвращает его снятие с DIN-рейки
- Корпус счетчиков выполнен из ударопрочной, негорючей, экологически чистой пластмассы
- Печатная плата выполнена с использованием безвыводных радиоэлементов (ЧИП-монтаж) на голландском оборудовании.
- Контактная группа (клеммные зажимы) из латуни
__________________________________________________________________________________
Центры продаж
Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на однофазные счетчики СЭТ 1-1 в корпусе "У" уточняйте у региональных представителей.
Выберите центр продаж наиболее удобный для Вас:
Технические характеристики
| Класс точности | 1.0 |
| Количество тарифов | 1 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение, В | 220 |
| Базовый (номинальный) ток, А | 5; 10 |
| Максимальный ток, А | 60; 100 |
| Стартовый ток, А | 0,02 |
| Передаточное число (А) основного передающего устройства, имп/кВт*ч | 1000, 6400 |
| Полная мощность, потребляемая последовательной цепью, В*А, не более | 0,1 |
| Активная (полная) мощность, потребляемая параллельной цепью, Вт(В*А), не более | 2 (10) |
| Масса, кг, не более | 1,0 |
| Габаритные размеры, мм | 180х109х70 |
| Диапазон рабочих температур, °С | -40...+55 |
Характеристики надежности
- Средняя наработка до отказа – 140 000 час
- Средний срок службы – 30 лет
- Гарантийный срок – 5 лет со дня изготовления
- Межповерочный интервал – 16 лет
Схема включения электрических счетчиков СЭТ 1-1 в корпусе "У"

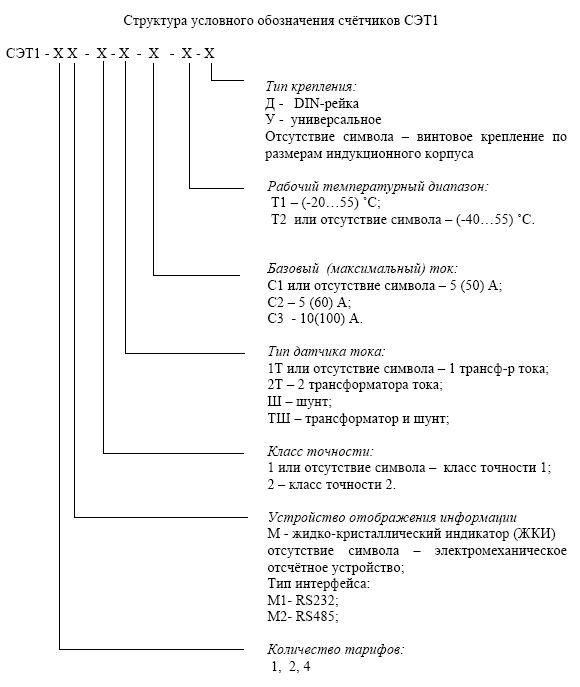

Варианты исполнения
| Модификация | Номинал. напряж, В | Номинал. ток, A | Макс. ток, A | Класс точности | Интерфейсы | Дополнительная информация | Индикатор |
|---|---|---|---|---|---|---|---|
| СЭТ1-1-1-Ш-С2-У | 220 | 5 | 60 | 1.0 | Шунт, импульсный выход | ОУ | |
| СЭТ1-1-1-Ш-С3-У | 220 | 10 | 100 | 1.0 | Шунт, импульсный выход | ОУ | |
| СЭТ1-1-1-ТШ-С2-У | 220 | 5 | 60 | 1.0 | Шунт и трансформатор, импульсный выход | ОУ |
Документация
- Паспорт на счетчики электроэнергии СЭТ1-1 в корпусе "У" (датчик тока - шунт)
- Паспорт на счетчики электроэнергии СЭТ1-1 в корпусе "У" (датчики тока - шунт и трансформатор)
- Описание типа средств измерений
- Сертификат соответствия
- Свидетельство об утверждении типа средств измерений (Россия)
- Свидетельство о признании утверждения типа средств измерительной техники (Украина)
АСКУЭ
Счетчики интегрированы в автоматизированные системы учета энергоресурсов:
- «Энергоресурсы» (ООО НТЦ «Арго», г. Иваново)
- «Спрут-М» (НПО «Прогтех», г. Жуковский)
- «Пульсар» (НПП «Тепловодохран», г. Рязань)
|
|
||
|
|
||
