СЭТ 3ар
Трехфазный счетчик активной и реактивной энергии однотарифный
Электросчетчики СЭТ 3ар для одновременного учета активной и реактивной энергии в одном направлении в трехфазных 3- и 4-проводных сетях переменного тока непосредственно или через измерительные трансформаторы.
Описание
Трехфазные однотарифные электросчетчики СЭТ 3ар применяются автономно или в составе авто-матизированных систем коммерческого учета электроэнергии (АСКУЭ).
Отличительные особенности
- Электросчетчики имеют два отсчетных устройства антиреверсного типа с двойным магнитным экраном
- Цифровой метод учета электроэнергии
- Гальванически развязанные телеметрические выходы
- Защита от недоучета и хищения электрической энергии за счет изменения направления токов, протекающих во входных цепях
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
- Двойной технологический запас по точности измерений
- Низкое собственное энергопотребление
- Установка замка для крепления электросчетчика на DIN-рейку по заявке
__________________________________________________________________________________
Центры продаж
Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на трехфазные счетчики СЭТ 3ар уточняйте у наших дилеров.
Выберите центр продаж наиболее удобный для Вас:
Технические характеристики
| Класс точности по активной энергии | 0.5S; 1.0 | |
| Класс точности по реактивной энергии | 0.5; 1.0 | |
| Количество тарифов | 1 | |
| Номинальная частота, Гц | 50 | |
| Номинальное напряжение, В | 3х220/380 3x57,7/100 | |
| Базовый (номинальный) ток, А | 1; 5 1; 5 | |
| Максимальный ток, А | 7,5; 50 7,5 | |
|
Стартовый ток, А, для класса точности
0.5S, 0.5
1.0 |
0,001;0,005 0,004; 0,02 0,01 |
|
| Постоянная счетчика (телеметрия), импульсов/кВт*ч (имп./квар*ч) | 200; 2000; 20000 | |
| Полная мощность, потребляемая последовательной цепью, В*А, не более | 0,05 | |
| Активная (полная) мощность, потребляемая параллельной цепью счетчиков активной энергии, Вт (В*А), не более | 2(10) | |
| Масса, кг, не более | 1,6 | |
| Габаритные размеры, мм | 281x180x72,5 | |
| Диапазон рабочих температур, °С | -40... 55 | |
Характеристики надежности
- Средняя наработка до отказа – 140 000 час.
- Средний срок службы – 30 лет
- Гарантийный срок – 4,5 года со дня ввода в эксплуатацию
- Межповерочный интервал – 16 лет

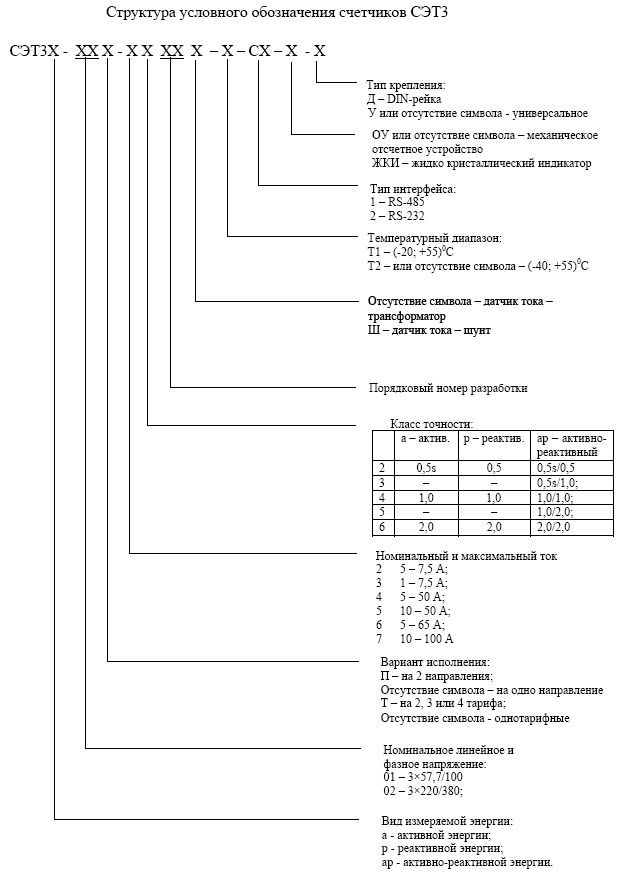

Варианты исполнения
| Модификация | Номинал. напряж, В | Номинал. ток, A | Макс. ток, A | Класс точности | Интерфейсы | Дополнительная информация | Индикатор |
|---|---|---|---|---|---|---|---|
| СЭТ3ар-01-32-07 | 3x57.7/100 | 1 | 7,5 | 0.5S/0.5 | 4 импульсных выхода | ОУ | |
| СЭТ3ар-01-22-08 | 3x57.7/100 | 5 | 7,5 | 0.5S/0.5 | 4 импульсных выхода | ОУ | |
| СЭТ3ар-01-24-09 | 3x57.7/100 | 5 | 7,5 | 1.0/1.0 | 4 импульсных выхода | ОУ | |
| СЭТ3ар-02-34-10 | 3x220/380 | 1 | 7,5 | 1.0/1.0 | 4 импульсных выхода | ОУ | |
| СЭТ3ар-02-44-11 | 3x220/380 | 5 | 50 | 1.0/1.0 | 4 импульсных выхода | ОУ |
Документация
- Паспорт на трехфазный электросчетчик активной и реактивной энергии СЭТ 3ар
- Описание типа средств измерений
- Свидетельство об утверждении типа средств измерений (Россия)
- Сертификат соответствия
- Сертификат об утверждении типа СИ (Беларусь)
- Свидетельство о признании утверждения типа средств измерительной техники (Украина)
|
|
||
|
|
||
