ИГД - 02 diathera
Описание
Назначение
Прибор предназначен для измерения тонометрического ВГД через веко в области склеры по Маклакову при нагрузке 10 г.
Уникальная методика измерения ВГД сочетает в себе нестандартные подходы к тонометрии глаза: транспальпербальный (измерение через веко) и склеральный (измерение в зоне склеры, а не роговицы)
Преимущества индикатора внутриглазного давления diathera:
- Быстрое и безопасное измерение внутриглазного давления
- Удобство процедуры измерения ВГД – измерение можно проводить в сидячем и лежачем положении
- Простота освоения прибора
- Точность показаний – оригинальный алгоритм контроля процесса измерения ВГД исключает случайные ошибки
- Портативность и мобильность прибора дают возможность использовать при работе на выезде
- Возможность проведения суточного мониторинга ВГД при подборе медикаментов
Области применения
- офтальмология (в том числе, детская)
- оптометрия
- общеврачебная практика (семейная медицина)
- неврология
Показания к применению
- Измерение ВГД при проведении массовых обследований населения
- Первичный офтальмологический (оптометрический) осмотр для выделения пациентов группы риска с повышенным внутриглазным давлением
- Детская офтальмология – измерение ВГД у детей школьного возраста
- Контроль и отслеживание динамики внутриглазного давления у лежачих пациентов, к примеру, в ожоговых центрах, домах престарелых и др.
-
Измерение внутриглазного давления при существовании противопоказаний к контактной роговичной тонометрии:
- патология роговицы
- вирусные инфекции
- синдром сухого глаза
- лазерные рефракционные вмешательства на роговице
- аллергические реакции
- Безопасный неинвазивный суточный мониторинг внутриглазного давления при подборе адекватного гипотензивного медикаментозного лечения
- Измерение внутриглазного давления при тяжелой офтальмопатологии с изменением анатомии глазного яблока
Противопоказания к применению
- Патологические состояния верхнего века – воспалительные заболевания, деформация века, рубцы
- Выраженная патология склеры и/или конъюнктивы в области измерения
Метод измерения внутриглазного давления через веко и устройство для его осуществления защищены Патентом России N 2123798, Патентом США N US 6,394,954 B1 и Патентом Японии N 3593314
Технические характеристики
| Измерение тонометрического ВГД по Маклакову при нагрузке 10 г. | |
|
Допускаемое отклонение оценки граничного значения (26 мм рт. ст.) между нормальным и высоким давлением |
± 2,0 мм рт.ст. |
| Время одного измерения, с, не более | 3 |
| Напряжение питания, В | 3 |
| Тип батареи | ААА |
| Количество циклов измерения на одном комплекте элементов питания, не менее | 1500 |
| Срок службы, лет, не менее | 5 |
| Масса, г, не более | 89 |
| Габаритные размеры, мм, не более | 174 х 26 х 20 |
Советы опытного пользователя

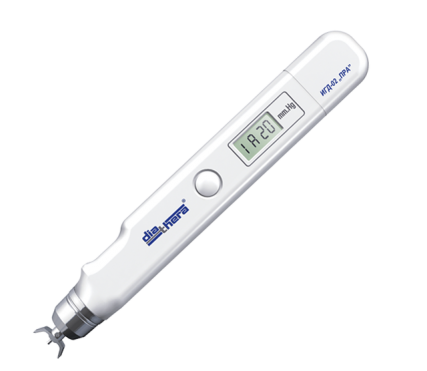

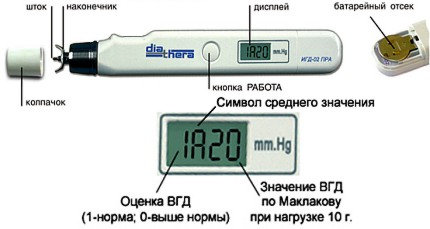

Внешний вид
Назначение кнопки управления
Серая круглая кнопка рядом с дисплеем называется «кнопка РАБОТА» используется для включения/выключения индикатора и для получения цифрового значения ВГД после завершения серии измерений.
Приведение штока в рабочее положение
Рабочее положение штока – фиксация внутри прибора (шток не виден в зоне наконечника).
|

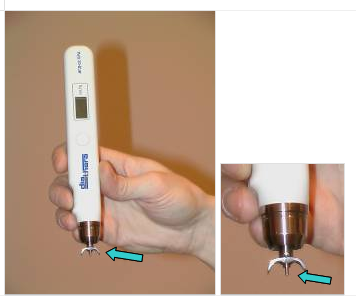

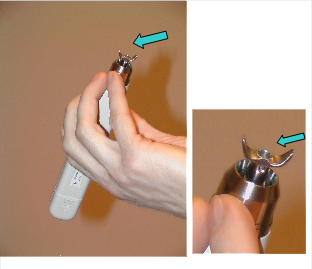

Рис.1. |
Если шток выступает в зоне наконечника, его нужно привести в рабочее положение. Держите индикатор вертикально наконечником вниз, как показано на рис.1. |
|
Рис. 2 |
Плавно переверните индикатор наконечником вверх, как показано на рис.2. Шток уходит внутрь корпуса индикатора и фиксируется. |
|

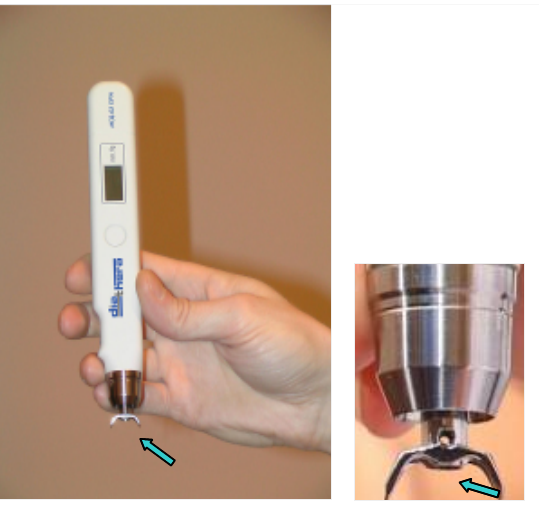

Рис. 3 |
Плавно верните индикатор в положение наконечником вниз. Шток зафиксирован внутри прибора, как показано на рис.3, это значит, он приведен в рабочее положение. |
Включение индикатора
Рис. 4
Нажмите на кнопку РАБОТА кратковременно один раз.
На дисплее индикатора появится символ «0000», как показано на рис. 4.
Если после включения индикатор издает прерывистый звуковой сигнал, это означает, что его корпус отклонен от вертикального положения. Постарайтесь добиться вертикального положения индикатора, и звуковой сигнал прекратится.
Измерение ВГД должно проводиться при строго вертикальном положении индикатора!
Для получения достоверных результатов важно научиться добиваться вертикального положения индикатора до того, как приступать к измерению ВГД на пациентах.
Получение навыков обращения с индикатором
|

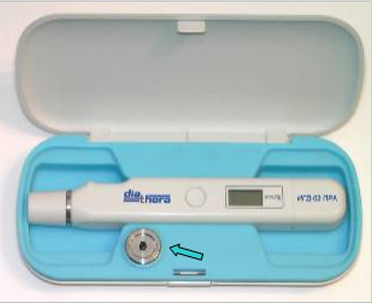

Рис. 5 |
В футляр индикатора встроено тест-устройство (рис.5), основное назначение которого — проверка работоспособности индикатора перед началом работы или по мере необходимости. |
Используйте тест-устройство для получения стабильных навыков обращения с индикатором!
Подготовьте индикатор к работе — шток в рабочем положении, индикатор включен.
Наконечник индикатора установите в прорези тест-устройства, как показано на рис.6.
Добейтесь строго вертикального положения индикатора, при котором отсутствует прерывистый звуковой сигнал.
Рис. 6
Рис. 7 |
Плавно опустите корпус индикатора вниз до падения штока. На дисплее должно появиться значение тестовой величины от 24 до 28, а в поле оценки символ "1" или "0", как показано на рис.7. Проверка завершена. При других значениях тестовой величины индикатор считается неработоспособным.  |
Во время проверки работоспособности индикатора удерживайте его в вертикальном положении, при котором звуковой сигнал отсутствует. Если после измерения на дисплее появился символ L, значит Вы не добились вертикального положения индикатора. Необходимо снова привести шток в рабочее положение и повторить действия на тест-устройстве.
Стабильное получение правильного тестового результата возможно при отсутствии у Вас затруднений с управляющими кнопками и достижением вертикального положения индикатора!
Оценка внутриглазного давления
Оценку ВГД возможно проводить в положении пациента сидя или лежа. Обязательным условием является положение головы пациента, максимально приближенное к горизонтальному.
Проведите дезинфекцию наконечника индикатора в соответствии с указаниями Руководства по эксплуатации.
Рис. 8а |
Рис. 8б |
Расположитесь сбоку сзади относительно пациента, как показано на рис. 8.
Приведите шток в рабочее положение, включите индикатор.
Установите и фиксируйте взгляд пациента с помощью тест-объекта (например, руки пациента) так, чтобы линия его взора была примерно под углом 45°, как показано на рис. 9.
Рис. 9
Расправьте верхнее веко пальцем свободной руки, чтобы край верхнего века совпадал с лимбом (рис.10). Удерживайте веко в таком положении.
Не давите на глазное яблоко.
Рис. 10
Руку с индикатором расположите на лбу пациента. Другой рукой продолжайте удерживать веко зафиксированным в нужном положении (рис. 11).
Рис. 11
Рис. 12
Рис. 13
Установите наконечник индикатора на веко так, чтобы передняя часть наконечника, не касаясь ресниц, находилась как можно ближе к переднему ребру верхнего века (рис. 12, 13).
Не допускается отступ наконечника от ресничного края более 1 мм!
Зона воздействия штока индикатора должна приходиться на участок склеры, соответствующий сorona ciliaris в меридиане 12-ти часов. Добейтесь вертикального положения индикатора (звуковой сигнал отсутствует).
Плавно опустите корпус индикатора, сохраняя его вертикальное положение, до падения штока на веко, сопровождающегося коротким звуковым сигналом.
Не допускается смещение века на роговицу в момент оценки ВГД!
Оценка ВГД достоверна только в зоне склеры!
 Рис. 14 |
На дисплее индикатора отображается порядковый номер одиночной оценки ВГД (рис.14), а цифровой результат автоматически записывается в память индикатора. |
 Рис. 15 |
Продолжая удерживать веко в прежнем положении, сразу же приведите шток в рабочее положение и продолжайте серию измерений до тех пор, пока не услышите один длинный звуковой сигнал (или два длинных звуковых сигнала). Нажмите кнопку РАБОТА, и Вы получите на дисплее цифровое значение ВГД (рис.15). |
В процессе проведения серии измерений не отвлекайтесь на показания дисплея!
Значение ВГД Вы увидите только после завершения серии измерений и нажатия кнопки РАБОТА!
Интерпретация полученных средних значений оценок ВГД
| Индикация на дисплее | Оценка результата | Примечание | |
|---|---|---|---|
 |
Символы "1" или "0", символ "А" и среднее значение оценки ВГД в немигающем режиме. | Результат достоверный | Оценка ВГД исследуемого глаза завершена |
| Символы "1" или "0", символ "А" в мигающем режиме и среднее значение оценки ВГД в мигающем режиме. | Результат ориентировочный, но в зоне нормы может быть принят как достоверный. | При необходимости проведите новую серию оценок ВГД, точно соблюдая методику. | |
 |
Символ "А 00" в мигающем режиме. | Результат ошибочный. | Проведите новую серию оценок ВГД, точно соблюдая методику. |
Индикатор выключается кратковременным однократным нажатием кнопки РАБОТА, либо он отключится самостоятельно через 30 секунд.
Внимание! Если удерживать кнопку РАБОТА более 3 секунд, индикатор выйдет из рабочего режима и на его дисплее появится служебная информация. Эта ситуация легко исправима, подробно об этом изложено во II части Руководства по эксплуатации.
Возможные ошибки при оценке ВГД индикатором diathera
Самые распространенные ошибки
Эти ошибки допускают наиболее часто начинающие пользователи, что приводит к существенному занижению результата тонометрии.
|
ОШИБКА! |
ПРАВИЛЬНО! |
|
Измерение происходит не на склере (на лимбе, на роговице).  |
Край верхнего века совпадает с лимбом  |
Подобная ситуация может возникнуть по двум причинам:
- Вы не совместили верхнее веко пациента с краем лимба до начала измерения, поэтому измерение ВГД проводилось вне зоны склеры, а на лимбе или роговице.
- Вы недостаточно зафиксировали веко пальцем, поэтому в момент измерения под действием штока веко сместилось на роговицу и измерение произошло вне зоны склеры.
|
ОШИБКА! |
ПРАВИЛЬНО! |
|
Наконечник индикатора во время оценки ВГД установлен не вплотную к ресничному краю, а дальше от него на 1 мм и более.  |
Передняя часть наконечника, не касаясь ресниц, находится вплотную к переднему ребру верхнего века. |
Занижение результата в данном случае связано с изменением плотности века по мере удаления от ресничного края.
Еще раз обратите внимание на правильное положение века и наконечника индикатора — это самое важное условие для получения достоверного результата!
Другие ошибки
| Ошибки при оценке ВГД | Результат оценки ВГД |
|---|---|
|
- негоризонтальное положение головы - сдавливание шеи тесным воротником - длительное запрокидывание головы при патологии шейного отдела позвоночника |
Занижение результата Завышение результата Завышение результата |
| - отклонение тонометра от вертикального положения | Занижение результата |
|
- край века выше корнеального лимба - выворот века при интенсивном его оттягивании. |
Занижение результата Занижение результата |
Подробно с методикой измерения ВГД, значениями символов на дисплее индикатора и другой полезной информацией Вы можете ознакомиться, изучив Руководство по эксплуатации и посмотрев обучающий видеофильм.
ЖЕЛАЕМ УСПЕХОВ!
|
|
||
|
|
||
